Agencia EFE – Proyecto de ejecución de edificio dotacional
Dragados se presenta al concurso para licitar la obra promovida por Infoinvest. Del proyecto es autor Antonio García Vereda. Dragados realiza el encargo de un dossier de avance de obra a Proin3D, que como de costumbre me pide a mí, colaborador habitual suyo, su realización.
El edificio consta de 6 plantas sobre rasante y 3 sótanos dedicados a aparcamiento. Estará ubicado en el Distrito Municipal Villa de Vallecas, «Ensanche de Vallecas», de Madrid. Ha sido ideado teniendo como destinatario de su ocupación la agencia de noticias Agencia EFE y ese es el condicionante principal de las diversas plantas que lo componen y su programa. Es de planta rectangular, con tres fachadas a calle con sus respectivos accesos y una de medianerías donde se encuentra una banda de servicios. Cuatro son los núcleos verticales de comunicación, bien visibles desde el exterior, por su forma y por su acabado distinto. Se hace uso importante del vidrio en dos terminaciones, una de ellas serigrafiada, que colocados los más opacos como peto de los corredores exteriores protejen del sol el interior.
En lo que a la construcción se refiere, al tener tres plantas bajo rasante se opta por una pantalla de pilotes realizados in-situ previa al vaciado. Tras él, una losa de hormigón armado servirá de cimentación y soporte a los pilares y forjados sucesivos, realizados los últimos mediante losa postesada, al aumentar las luces entre los soportes, ya que algunos habrán desaparecido para hacer esos niveles más diáfanos y soportar menos carga. Así, enlazando la información del modelo 3D completo con el plan de obra representado en un diagrama de Gantt, obtenemos un dossier de avance de obra que acompañará a la documentación entregada.
Ilustración para Footbridge 2011
Cesma ingenieros va a presentar en la conferencia internacional sobre pasarelas Footbridge 2011 en Polonia uno de sus proyectos más emblemáticos de los últimos tiempos, la pasarela sobre la M-30 del «Nudo de la Paloma». Característica esencial es su concepción como cercha curvada de sección sesgada, con cordones de sección trapezoidal y diagonales de sección variable.
Precisamente la complejidad de los encuentros de cordones y diagonales es el objeto de mi intervención. Anteriormente, a principios de 2009, hice entrega de las imágenes que me encargaron cuando este proyecto sólo estaba sobre el papel. Ahora toca hacer dos ilustraciones de uno de estos encuentros, que acompañarán la documentación destinada a la conferencia.
Pasarela en el Puerto de Santa María
Cesma ingenieros proyecta y propone esta solución a la necesidad de comunicar de forma peatonal ambas márgenes del río Guadalete en su desembocadura.
Esta es la ubicación aproximada:
Concurso Museo Santiago Ydáñez
El arquitecto Alberto Pérez Sanz se presenta al concurso de ideas para el Museo del pintor Santiago Ydáñez, en el municipio de Puente de Génave, Jaén. Ydáñez se caracteriza por realizar obras de gran formato: “Me gusta trabajar en grandes formatos, dando rienda suelta a los gestos en una especie de danza. Es una experiencia de enorme tensión y concentración en la que a veces te evades totalmente.”
Las propuestas se han de adaptar a un programa específico donde los espacios que albergarán una porción de la obra de Ydáñez, el vacío, la luz y la adaptación del edificio al terreno formarán parte esencial. Tras una lectura de la propuesta de Alberto y un trabajo de revisión y refinamiento de sucesivas imágenes obtenidas del modelo 3D realizado hago entrega de 6 imágenes que formarán parte de los paneles que serán entregados.
La constructora Sando me encarga el faseado de esta obra, para presentar un dossier que documente la difícil estrategia para acometerla con éxito garantizado. Existe un punto de partida, la Fase 1: un nuevo edificio anexo, que albergará nuevas dependencias, y que estaba en construcción en el momento de sacar a concurso la licitación de la Fase 2. Y un condicionante esencial y es que el máximo de áreas del hospital deben seguir en funcionamiento durante las obras de ampliación y reforma.
La redacción del proyecto ha corrido a cargo la U.T.E. formada por los arquitectos José Enrique Jiménez Catalán y Roberto Atienza Pascual, y la ingeniería Euring Estudios, S.L.
La Fase 1 contempla la ejecución de buena parte del Plan Funcional del Hospital, que conlleva entre otras áreas las de Urgencias, Diagnóstico por imagen, Bloque Quirúrgico y Obstétrico y UCI entre otras. En el edificio actual se habrán emprendido diversas reformas y situaciones provisionales hasta dar por finalizada la fase. Ese es el punto de partida.
La Fase 2 será la final y el espacio de parcela limitado, por lo que las zonas o superficies disponibles para la obra serán pocos. Además habrá que proceder a demoliciones parciales o totales y desescombro. Y por último existirá un aparcamiento subterráneo, por lo que el actual se verá mermado mientras se acomete su vaciado y ejecución.
Es por tanto un reto muy interesante el mostrar gráficamente de acuerdo al diagrama Gantt proyectado las diversas subfases en las que Sando ha dividido su oferta

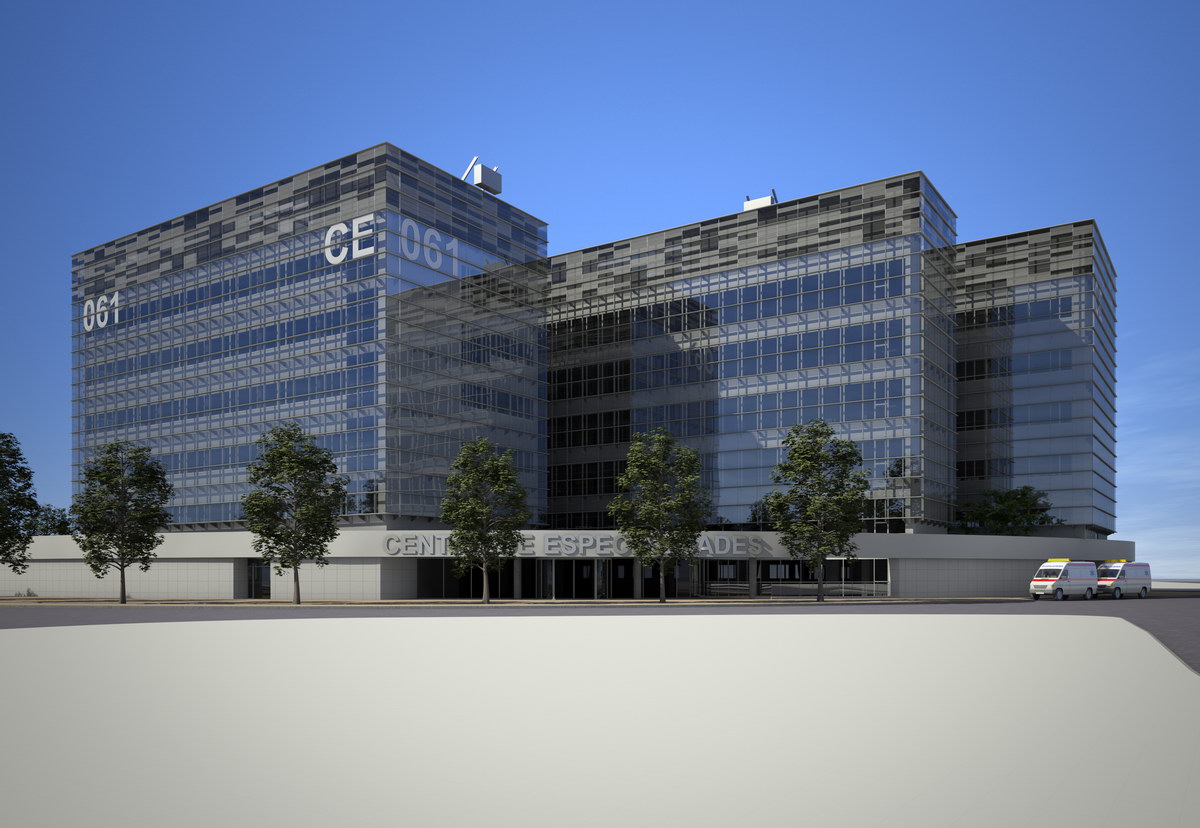

Continuación del Centro de Especialidades Intermodal Sector III, Zaragoza
A través de Proin3D, recibo el encargo de Dragados de realizar el proceso constructivo de una obra que ya fue iniciada, pero se halla en este momento parada. Por tanto tenemos un punto de partida que será el de una estructura a medio ejecutar. El edificio en cuestión es de carácter sanitario, prestará, unificados, una serie de servicios ambulatorios.
Ubicado en una parcela triangular con uno de sus lados curvo, consiste en un zócalo a dos niveles que soporta tres volúmenes paralelepípedos intercomunicados entre sí mediante pasarelas cubiertas y acristaladas. Puesto que sólo hay que rematar la estructura de dos de los volúmenes y realizar la del tercero, las tareas de cerramiento de fachadas se acometen relativamente pronto. Y al hacer uso de andamios trepantes y plataformas elevadoras los revestimientos de fachada y la doble piel de vidrio y acero con toda su estructura se ejecutan con rapidez.
Concurso para edificio de viviendas del Ivima en Tres Cantos, Madrid
Israel Alba, al frente del EstudioAF, me hace el encargo de realizar diversas vistas que acompañen la documentación y paneles que entregará. Se trata de un eficicio de viviendas sobre un zócalo cuya función será dotacional, además de servir de local de oficinas para el propio Ivima.
Como es costumbre en él, el edificio presenta líneas limpias, rectas, con soluciones muy eficaces para el aprovechamiento y distribución de los espacios en planta. La elección de los acabados y colores, deja clara la intencionalidad del programa. Cabe destacar en el uso de fachadas ventiladas, de contraventanas que cerradas se mimetizan con el resto de la fachada y de chapa ondulada microperforada para controlar la incidencia del sol en el interior.
Cuatro nucleos acristalados parten de un espacio común de acceso privado, comunicado con un patio interior a la vista también de los locales del zócalo.
La fachada posterior cambia su aspecto por el de una celosía que según el punto de vista permitirá la visión de tendederos y terrazas.
Acompaña el juego de perspectivas exteriores una adicional del interior de la primera planta, el espacio destinado a las oficinas en el que se puede observar la galería, ya intuída desde el patio, que discurre longitudinal sobre los accesos inferiores.
En el entorno urbano de la ciudad se enclava la parcela que albergará este edificio, en el que la Universidad de Salamanca ha depositado sus esperanzas para que sea una apuesta vanguardista destinada en exclusiva a la investigación y la tecnología en la universidad, al margen de sus titulaciones.
Se emplazarán servicios como su centro de producción digital e innovación tecnológica, el servicio de citometría y secuenciación de ADN o espacios dedicados a la innovación informática. El edificio espera ser todo un referente en innovación en multitud de campos y comenzará a funcionar en el año 2013.
La constructora Sando me encarga el dossier del proceso constructivo de este edificio. Una de las particularidades a tener en cuenta es la existencia de restos arqueológicos que no sólo se han de conservar, y preservar de los efectos de las propias obras, si no que el edificio abraza y expone en una de sus dependencias a modo de vitrina u hornacina.
Centro Hospitalario de Alta Resolución de Écija, Sevilla
La constructora Sando se presenta a la licitación de la obra de este centro hospitalario, uno más de los de Alta Resolución que se están construyendo en Andalucía. El autor del proyecto es Javier Rueda Descalzo.
La parcela en la que se ubica el edificio tiene en un lateral un depósito de agua potable de grandes dimensiones y unas canalizaciones anexas que obligan a dejar una servidumbre en forma de franja, que no será urbanizada. Ese depósito de agua además obliga a que los huecos de fachada por ese lado sean reducidos a la minima expresión, abriéndose unos patios para dotar de luz y visión a las estancias de ese ala del edificio. Así mismo la parcela tiene una cierta pendiente que condiciona el movimiento de tierras y excavación, como el propio edificio y sus accesos.
Por lo demás los acabados del edificio responden a criterios funcionales y económicos.
Paso a distinto nivel en Ferrerias, Menorca
Cesma ingenieros ha estado presentando varias propuestas para resolver de una forma eficaz y estética la remodelación del encuentro de dos carreteras cuyo trazado se ha variado a tal efecto.

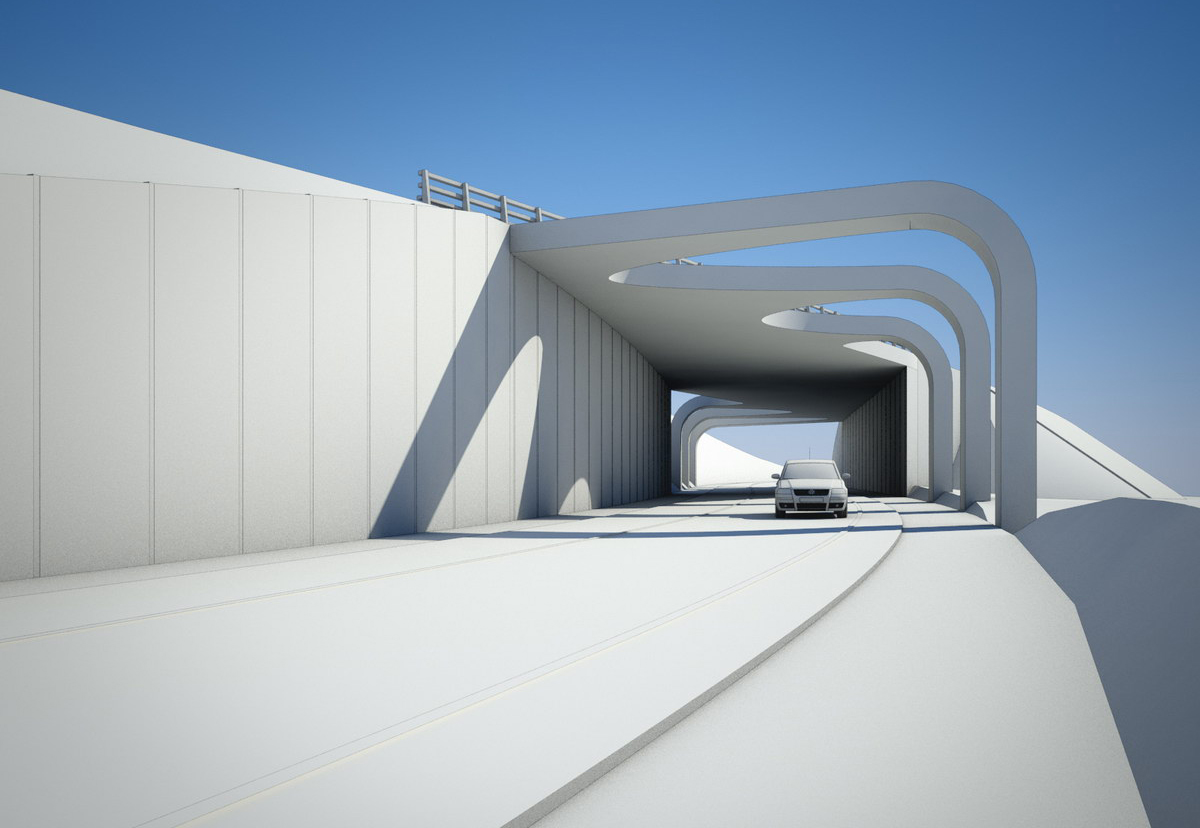

Hasta alcanzar el momento de la entrega de las imágenes finales se ha pasado por un proceso de refinamiento de la propuesta en cuanto a volumetría, como de materiales y acabados. Este proceso de refino en lo que a volumetría se refiere suele pasar por presentar las imágenes con todos los elementos en blanco, como si de una maqueta arquitectónica se tratara, y con las aristas prefiladas en linea fina. Es un proceso rápido y elegante que permite en un plazo muy breve facilitar a partir de los planos una idea de cómo será la propuesta.

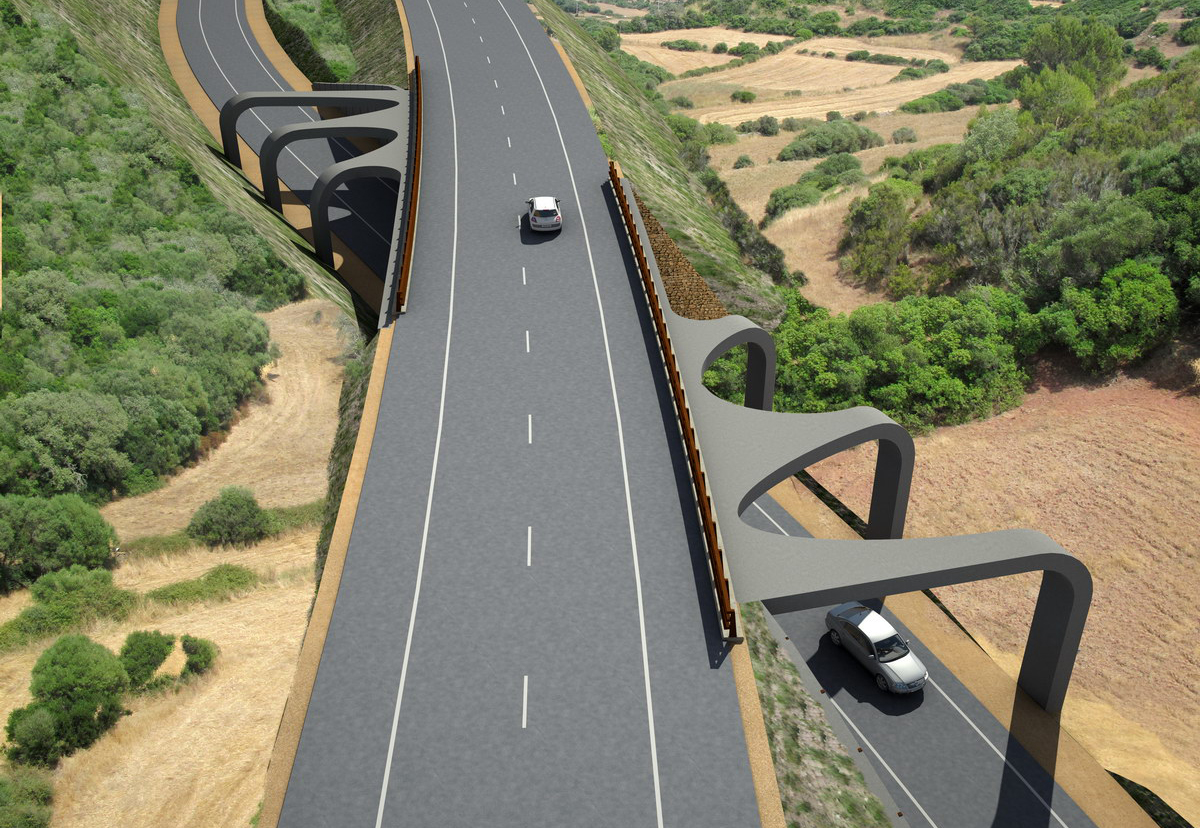

Una vez determinada que la volumetría es correcta, tras haber pasado por diversas propuestas anteriores en cuanto a acabados, se evoluciona hacia una propuesta definitiva.
