Ilustración para Footbridge 2011

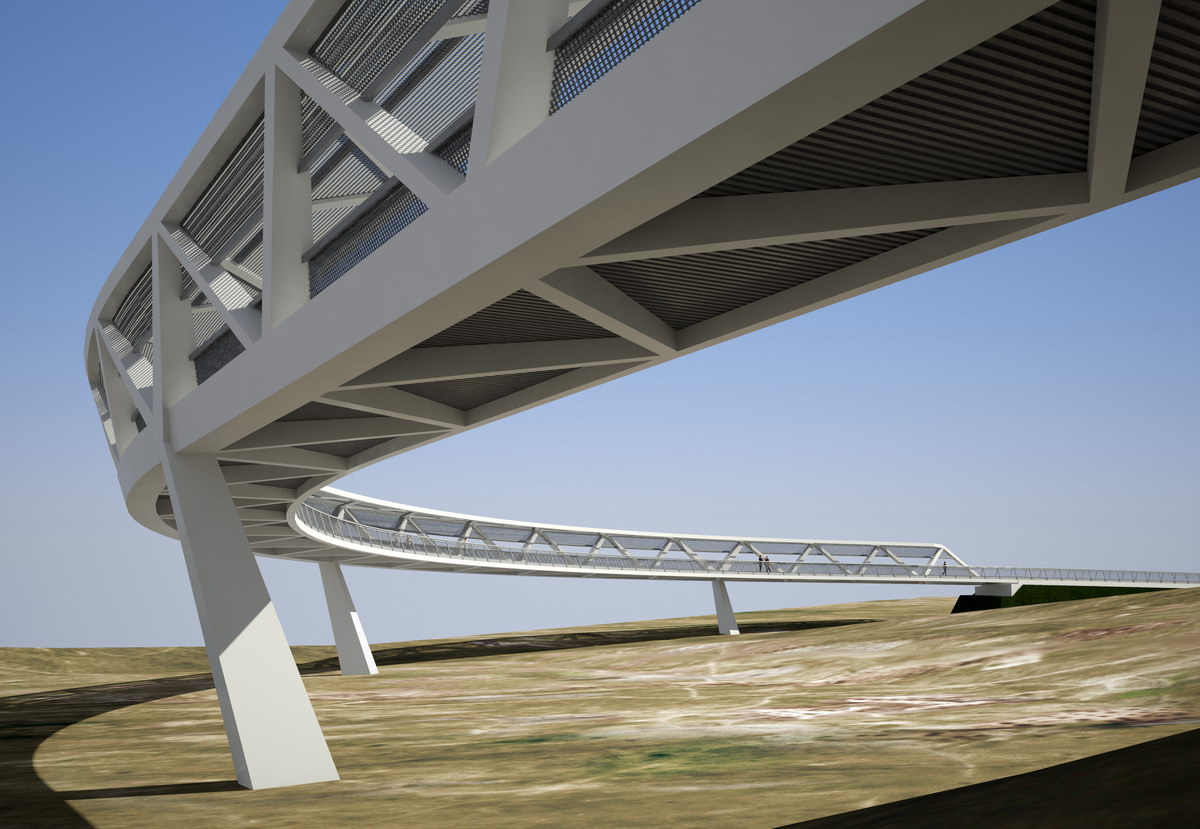

Cesma ingenieros va a presentar en la conferencia internacional sobre pasarelas Footbridge 2011 en Polonia uno de sus proyectos más emblemáticos de los últimos tiempos, la pasarela sobre la M-30 del «Nudo de la Paloma». Característica esencial es su concepción como cercha curvada de sección sesgada, con cordones de sección trapezoidal y diagonales de sección variable.

Precisamente la complejidad de los encuentros de cordones y diagonales es el objeto de mi intervención. Anteriormente, a principios de 2009, hice entrega de las imágenes que me encargaron cuando este proyecto sólo estaba sobre el papel. Ahora toca hacer dos ilustraciones de uno de estos encuentros, que acompañarán la documentación destinada a la conferencia.
